開始設定BIOS前,請您到微星官網下載產品手冊來閱讀產品的相關說明,後續可參考BIOS設定介面詳解來查詢所需的設定方式。

如何下載產品手冊

BIOS設定界面詳解

• 如何下載產品手冊,查找BIOS設定的相關說明

o 進入MSI官網搜索對應的主機板並下載產品手冊

例如:MPG Z390M GAMING EDG AC,選擇右上角的「搜索」圖標,輸入「Z390」,按「Enter鍵」進行搜索

bios manual

o 找到MPG Z390M GAMING EDG AC,點選「手冊」

bios manual

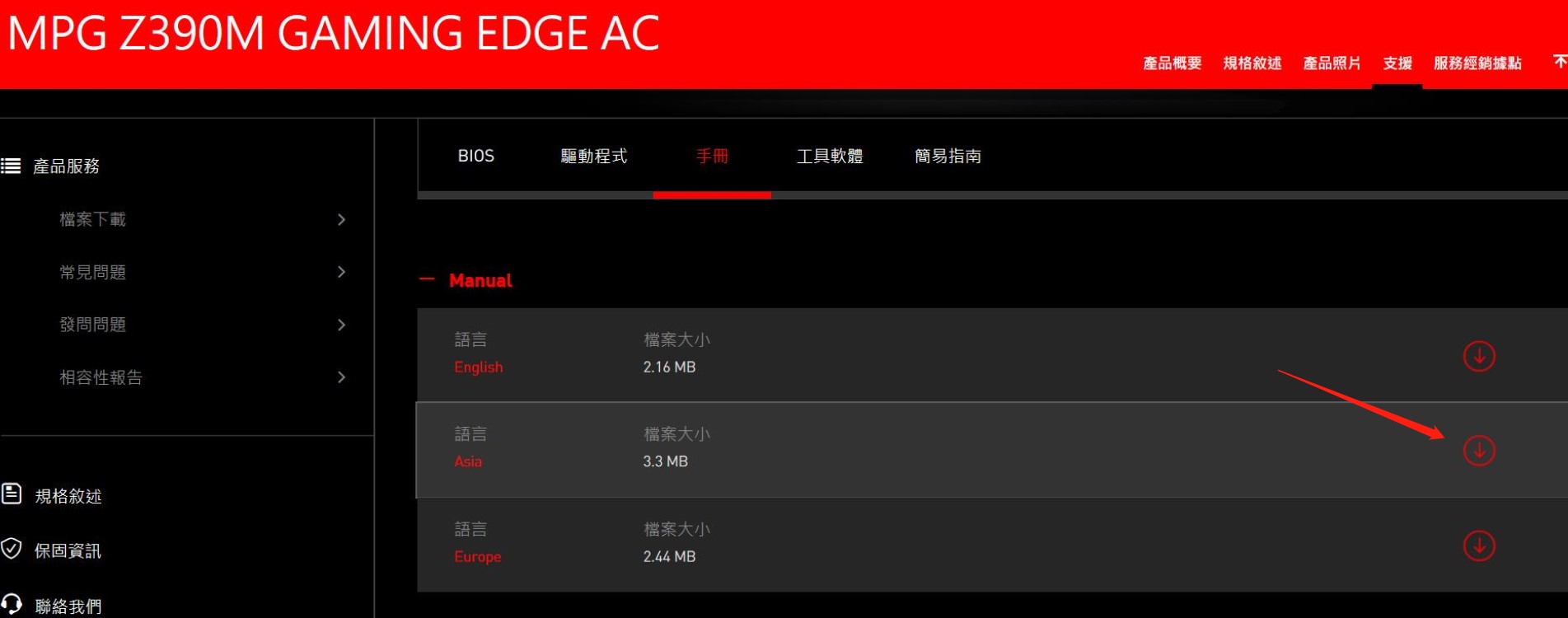

o 選擇對應的語言版本,點選後面的「下載箭頭」開始下載產品手冊

bios manual

o 右鍵點擊下載好的文件,點選「解壓縮全部」

bios manual

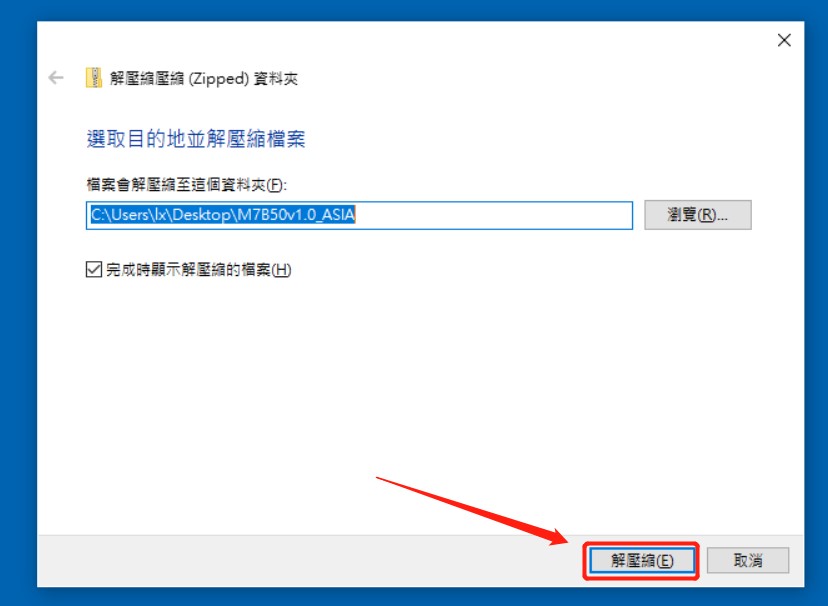

o 點選「解壓縮」

bios manual

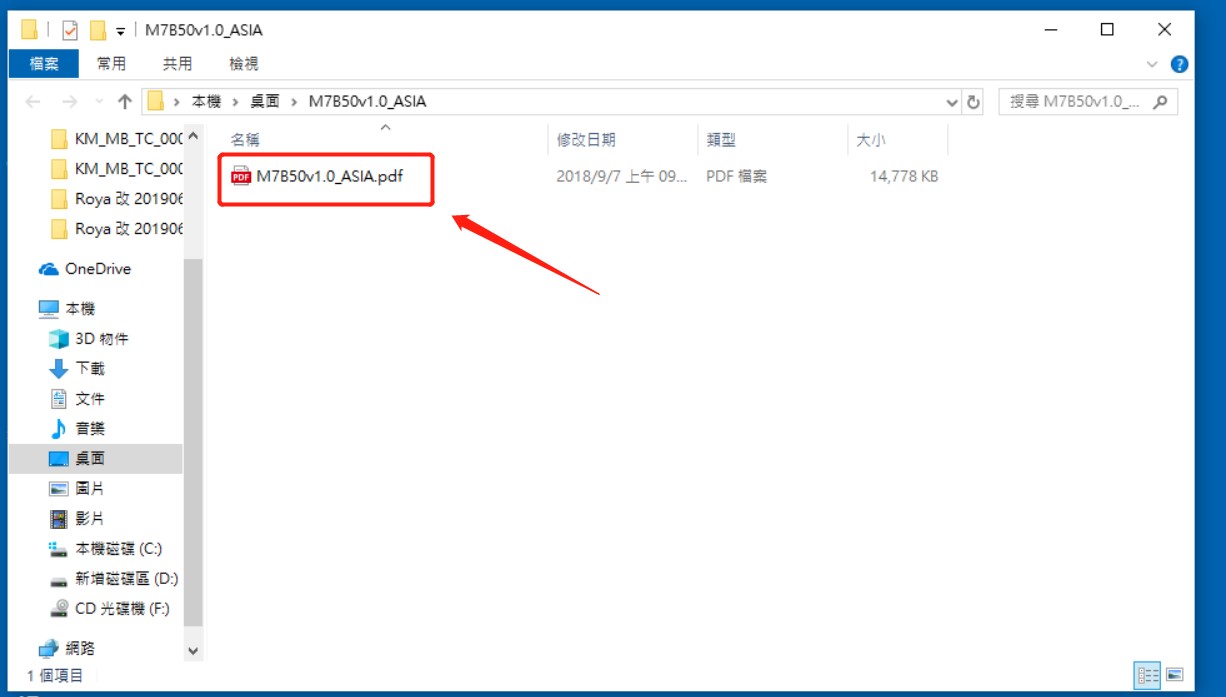

o 解壓完畢後,點兩下PDF檔案打開產品手冊

bios manual

o 在產品手冊中找到「BIOS設定」

bios manual

• BIOS設定界面詳解

簡易模式(EZ MODE)

高級模式

SETTINGS(設置)

OC(超頻)

M-FLASH(更新BIOS)

HARDWARE MONITOR(硬件監測)

BOARD EXPLORER(主機板視圖)

o 簡易模式(EZ MODE)

bios manual

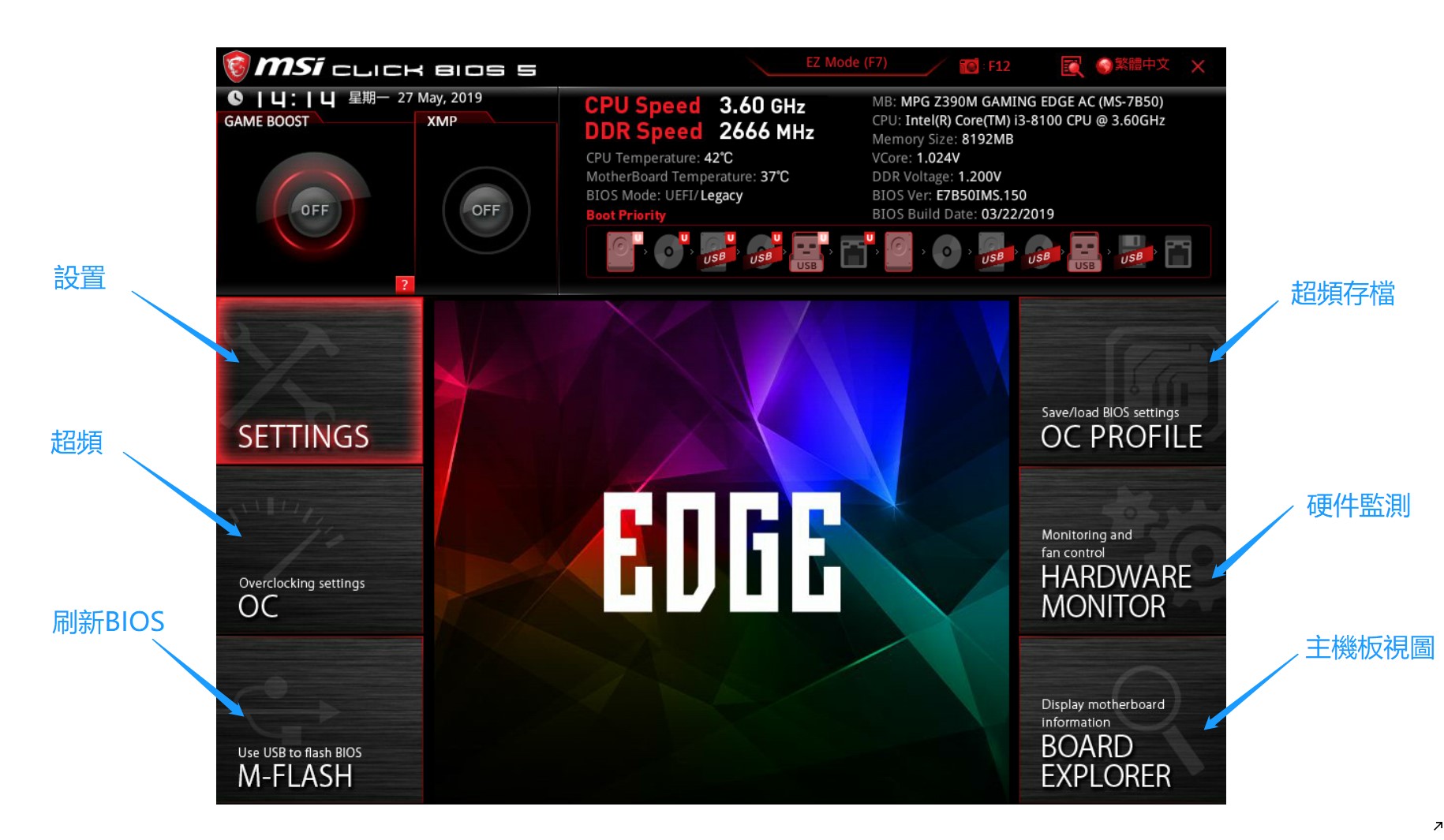

o 高級模式

高級模式由:SETTINGS、OC、M-FLASH、OC PROFILE、HARDWARE MONITOR、BOARD EXPLORER六部分組成

bios manual

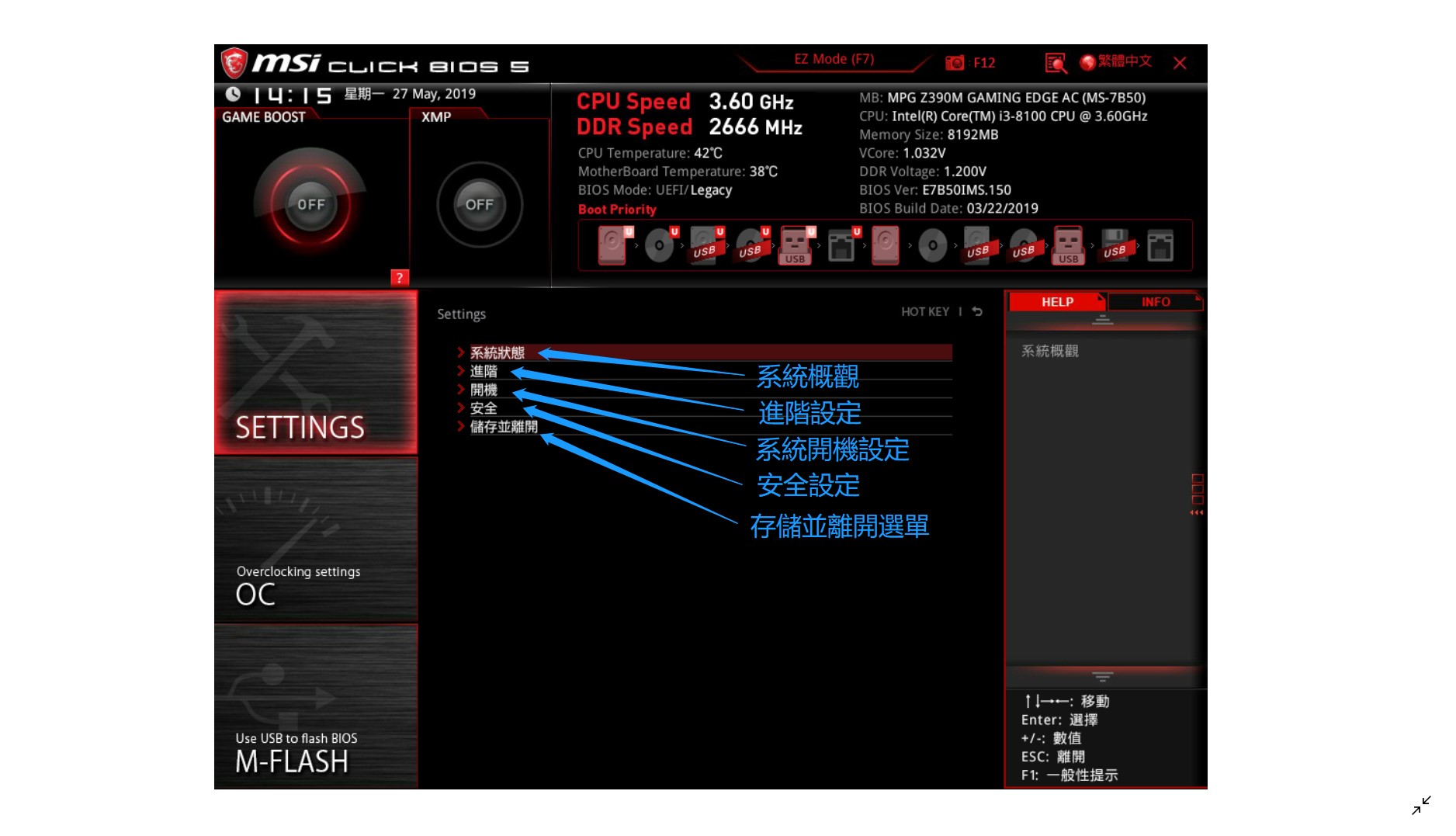

o SETTINGS

系統狀態:系統概觀

進階:進階設定

開機:系統開機設定

安全:安全設定

存儲並離開:存儲並離開選單

bios manual

o 系統狀態

可調整日期與時間的設定,查詢硬碟與DMI資訊

bios manual

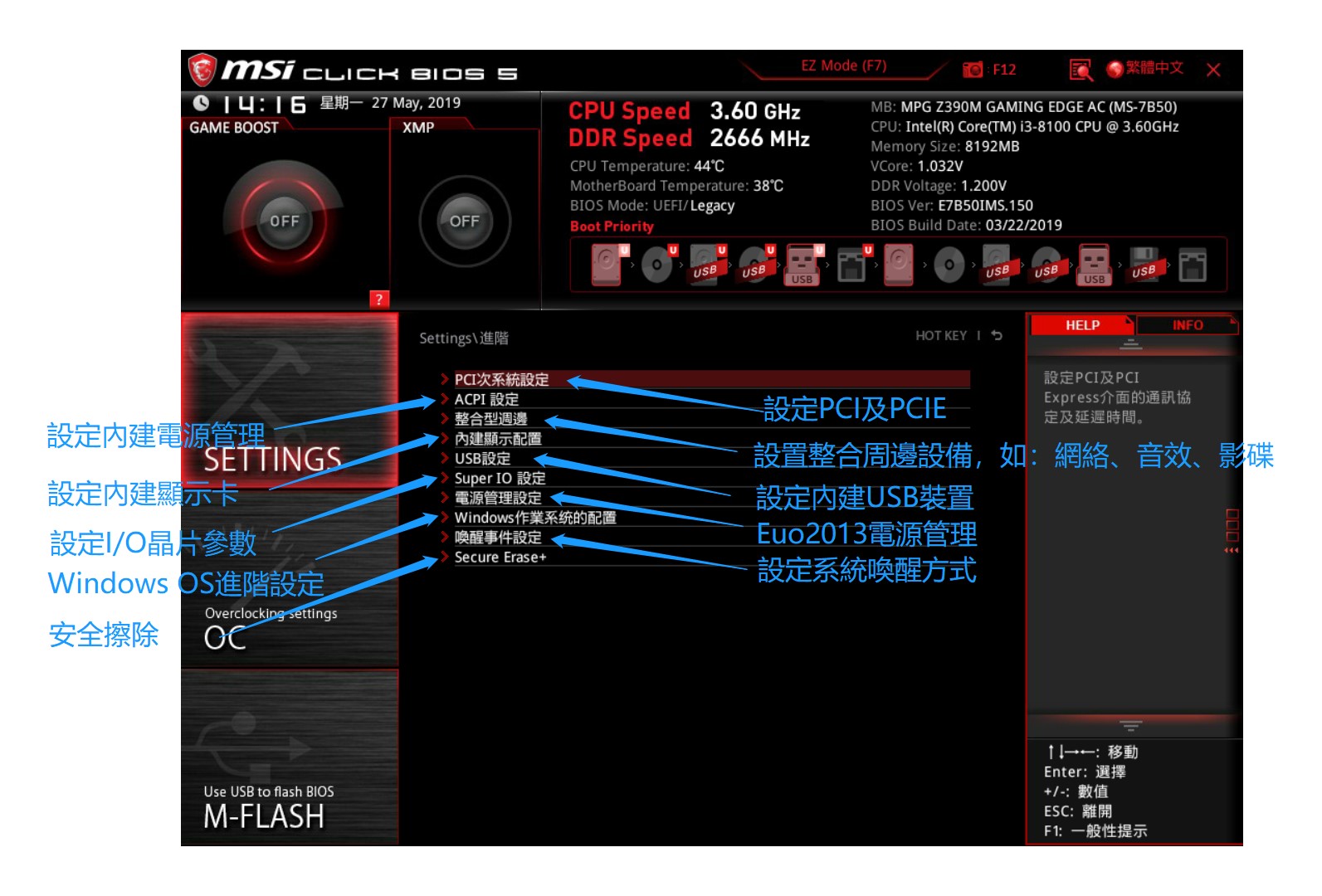

o 進階

PCI次系統設定:設定PCI/PCIE裝置參數

ACPI設定 :設定內建電源管理

整合型周邊 :設定網絡、音效、硬碟等參數

內建顯示配置 :設定內建顯示卡

USB設定 :設定內建USB裝置

Super IO設定 :設定I/O晶片參數

電源管理設定:EuP2013電源管理

Windows作業系統的配置:Windows OS進階設定

喚醒事件設定 :設定系統喚醒方式

Secure Erase+:安全擦除

bios manual

o PCI子系統設定

PCIE通訊協定、延遲時間、多GPU的設定

bios manual

o ACPI設定

內建電源LED燈、CPU溫度警報設定

bios manual

o 整合型周邊

內建網絡、音效、硬碟進階設定

bios manual

o 內建顯示配置

主要顯示來源、內建顯示卡公用記憶體、多重營幕輸出設定

bios manual

o USB設定

內建USB控制晶片設定

bios manual

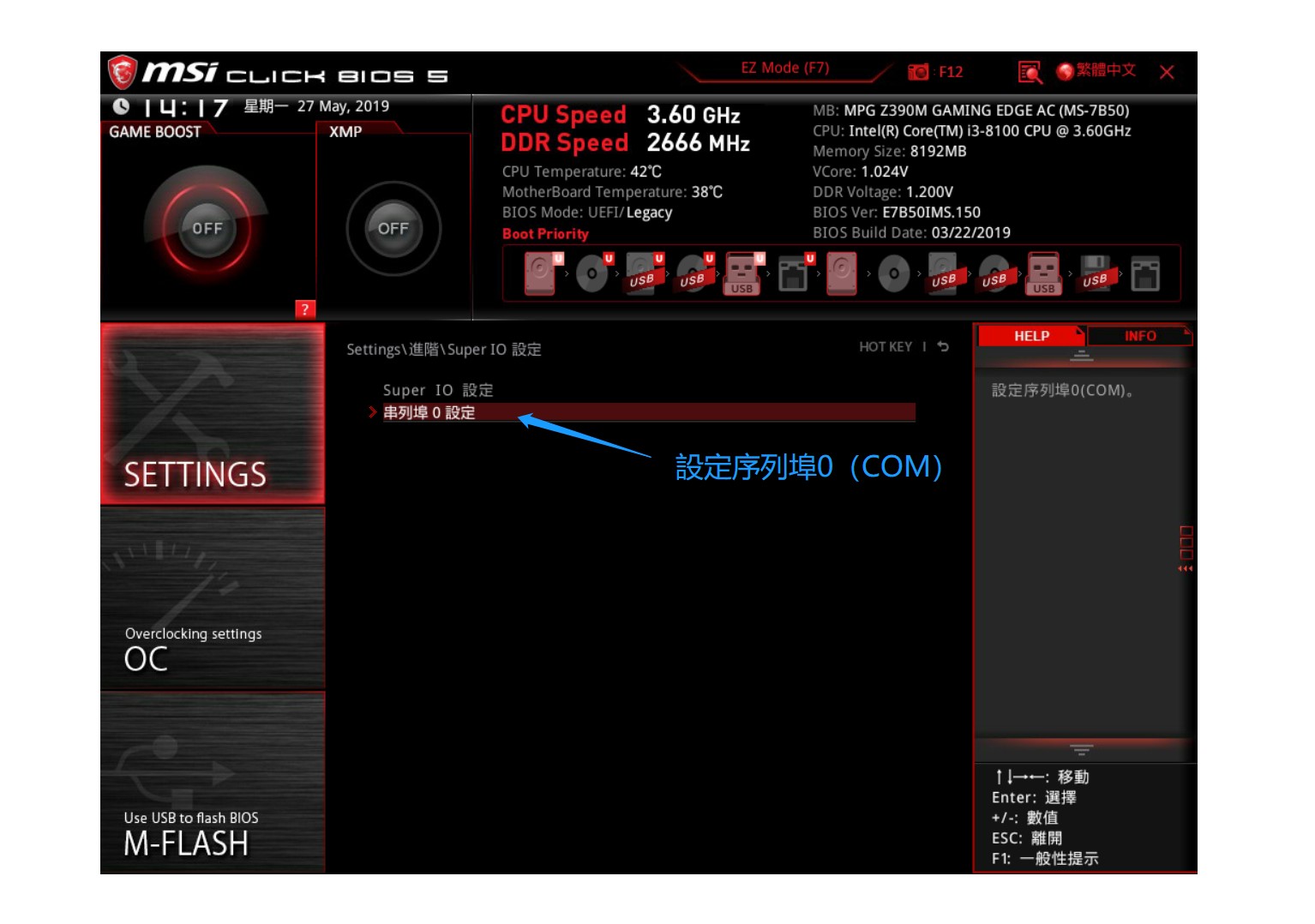

o Super IO 設定

COM設定

bios manual

o 電源管理設定

ErP能效最佳化設定

AC電源中斷後再回復時的系統應對方式

電壓異常保護

S4/S5狀態下USB供電設定

bios manual

o Windows作業系統的配置

Win10 WHQL認證設定(CSM/UEFI)

快速開機

GOP管理

安全啟動設定

bios manual

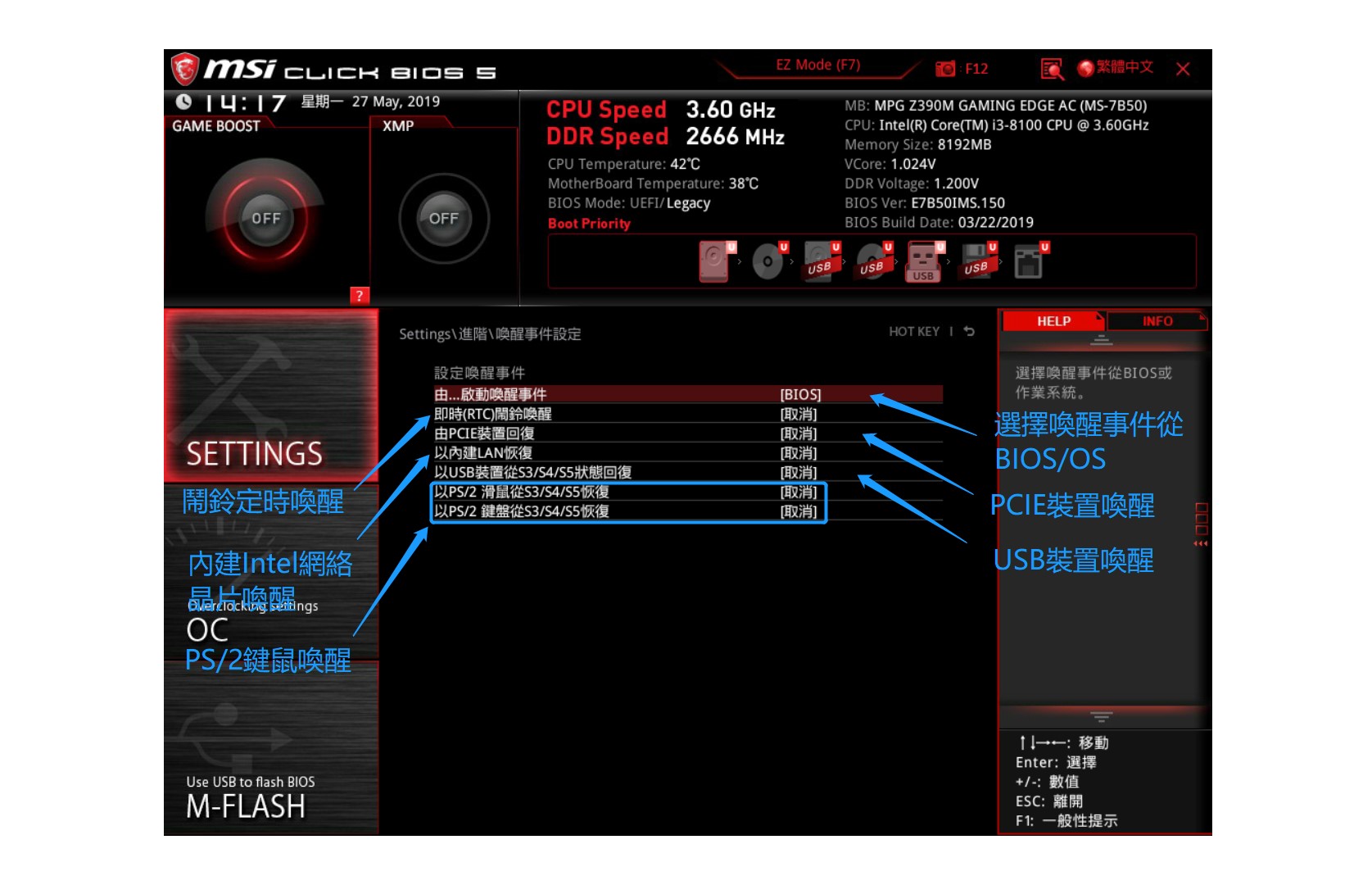

o 喚醒事件的設定

網卡、PCIE、USB、PS/2設備喚醒設定

bios manual

o Secure Erase+:安全擦除

注意:安全擦除功能只能在AHCI模式下對SSD硬碟使用

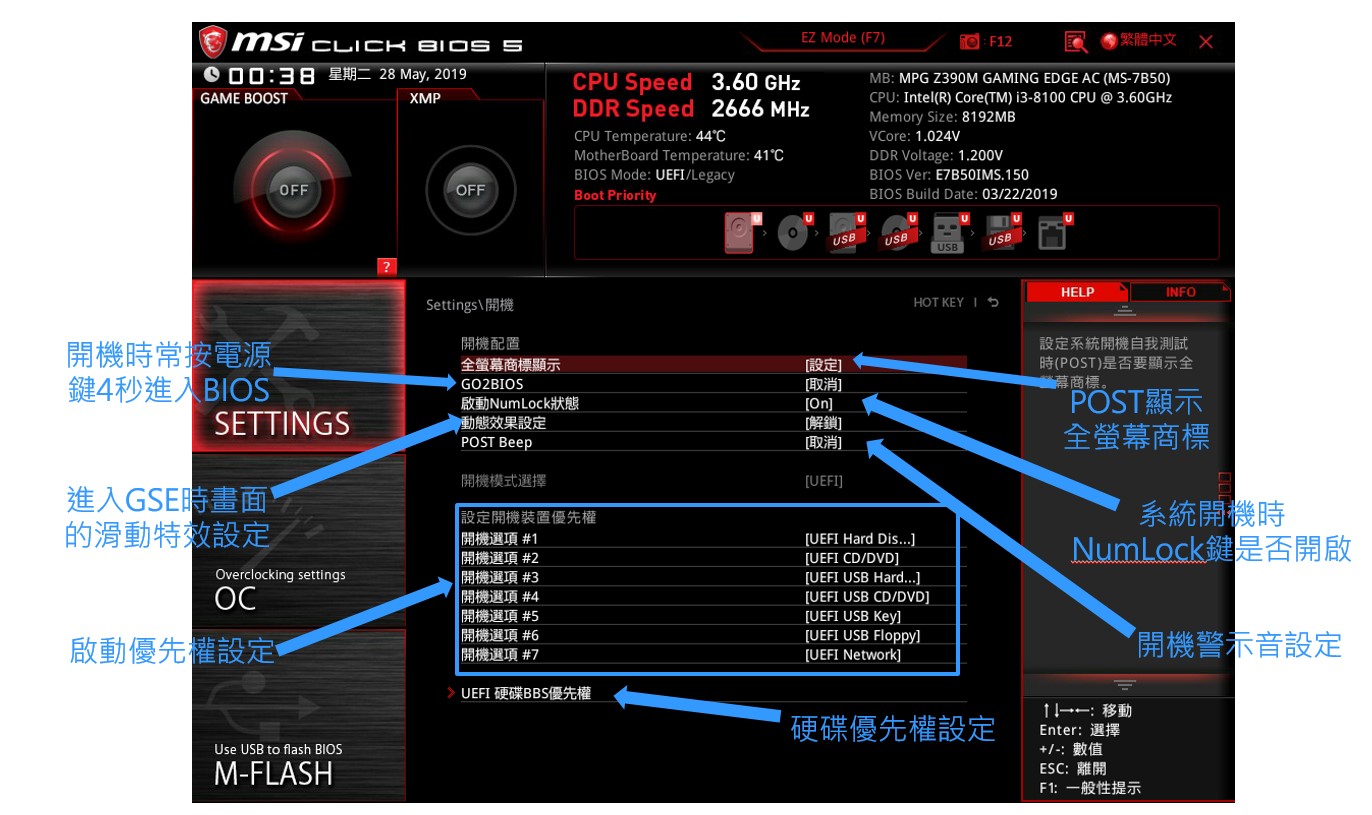

o 開機

啟動高階配置設定

啟動模式設定

啟動裝置優先權設定

硬碟優先權設定

bios manual

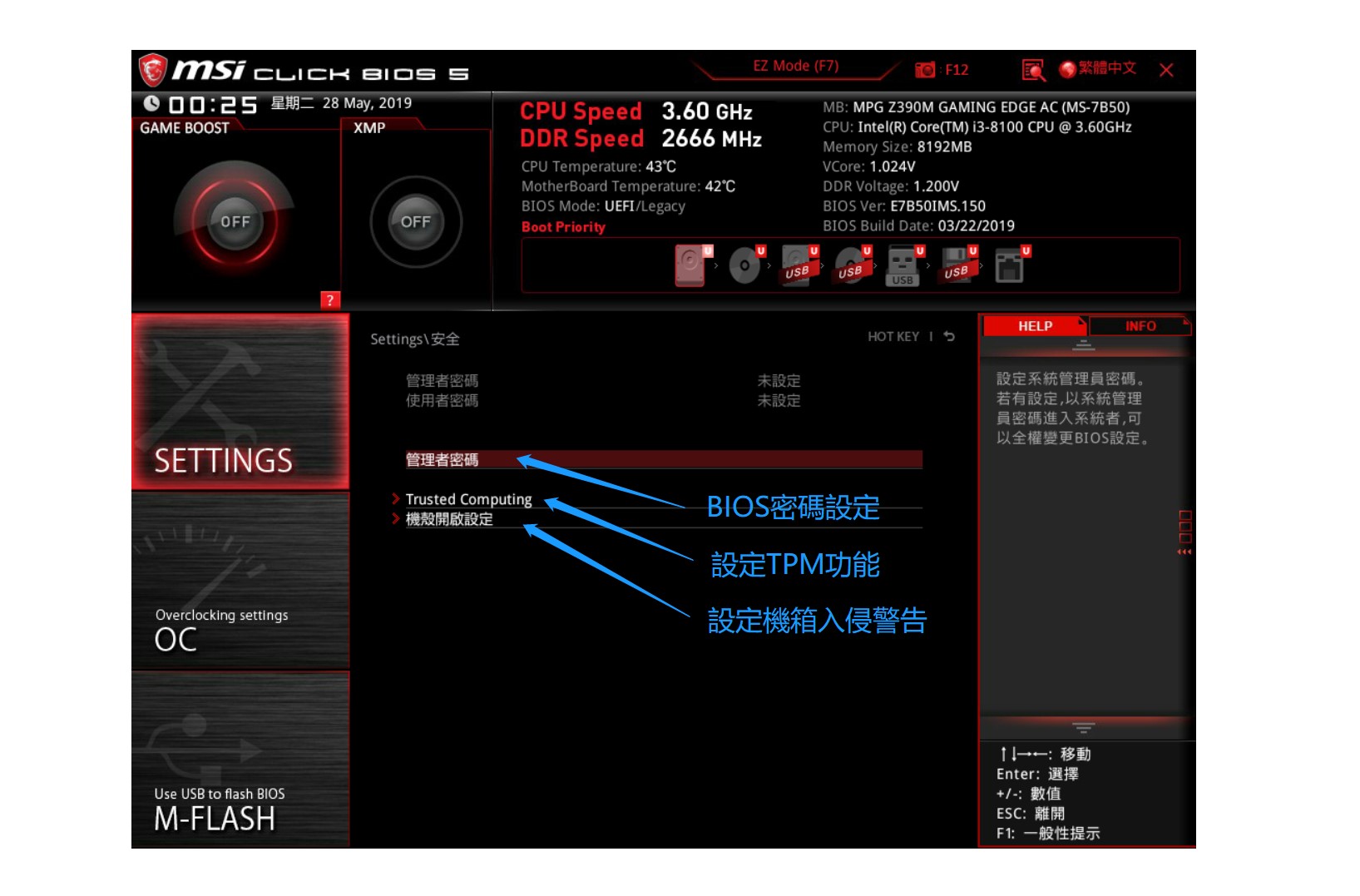

o 安全

BIOS密碼設定

TPM模塊設定

設定機箱入侵警告

bios manual

o 存儲並離開

存儲、取消BIOS變更

離開BIOS設定

bios manual

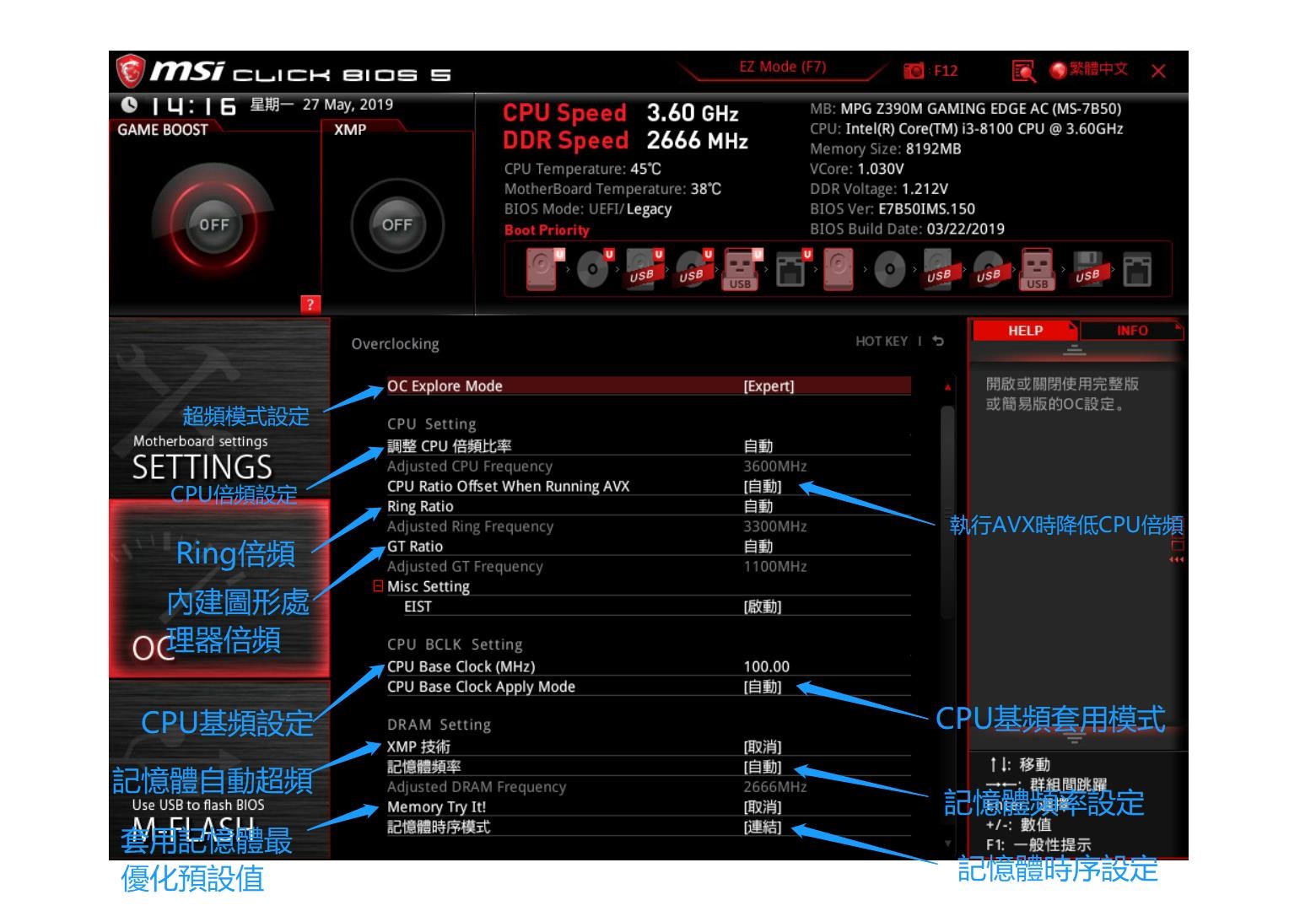

o Overclocking

自動超頻

手動超頻

電壓設定

CPU進階參數設定

bios manual bios manual

o CPU特徵

開啟處理器數

超線程

虛擬化技術

熱度監控

C-STATE電源模式等設定

bios manual

o M-FLASH

請參考以下來進行BIOS更新程序

BIOS_Update

o HARDWARE MONITOR

CPU/系統 散熱器的設定

bios manual

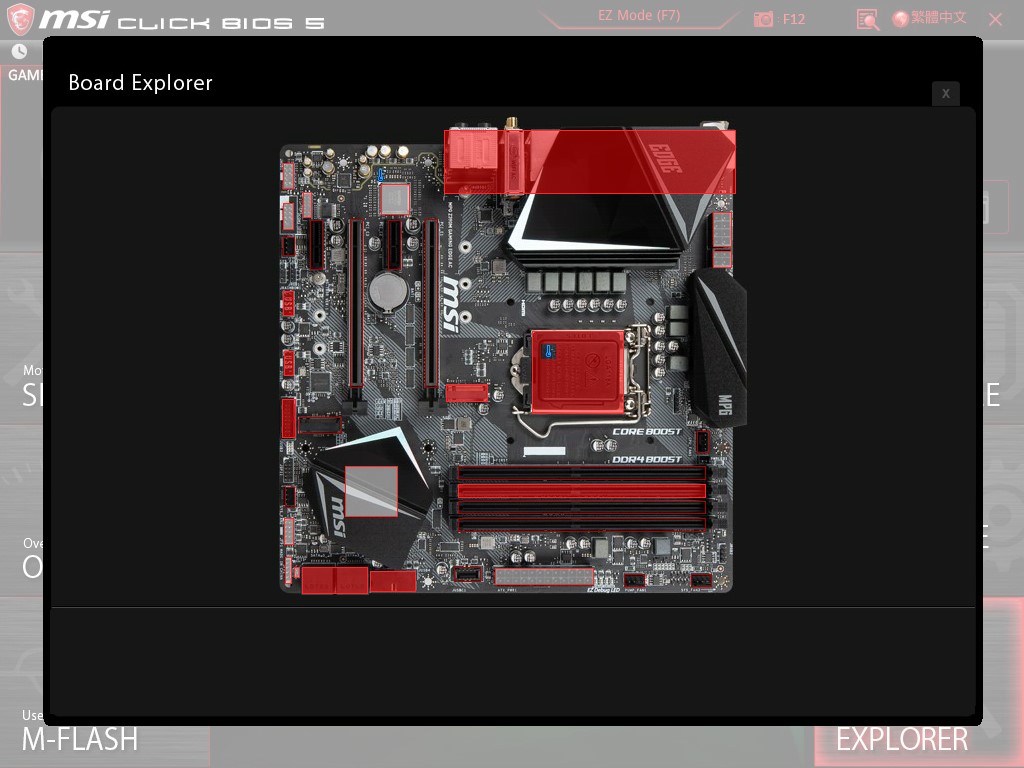

o BOARD EXPLORER

查看已安裝的裝置資訊

bios manual
